軸向型高溫波紋補償器
2022-9-23 11:17:02??????點擊：

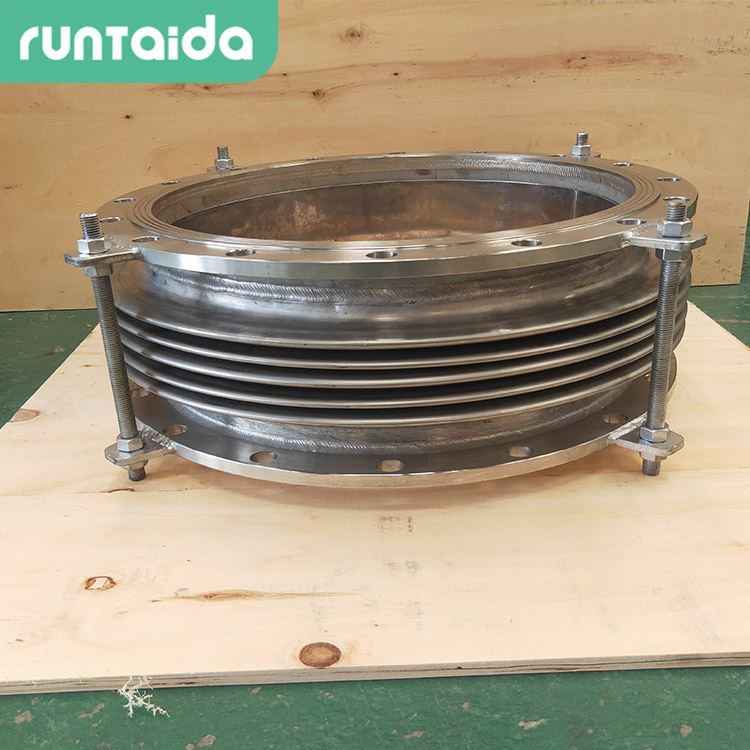

TGW軸向型高溫波紋補償器屬于金屬波紋管，可補償高溫管道的軸向變形，軸向型補償器是由一組或兩組不銹鋼波紋管和碳鋼連接件組成，由于高溫補償器需承受高溫，承受高溫部分又耐火層（產品制作時完成）二部分構成。
軸向型補償器技術參數：
1、壓力范圍：0.1-0.6Mpa
2、溫度范圍：小于等于1300攝氏度
3、通徑范圍：DN300-DN4000mm
4、疲勞壽命：2000次
軸向型波紋補償器工作原理：
該無推力補償器，是利用流體力學中的帕斯卡理論，在設計結構上巧妙的利用一個密環形汽室，這個汽室內分別有兩個環形受壓面，一個是固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮橫截面積相等，補償器工作時，在介質壓力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等的，而方向相反，因此兩壓力相互抵消。這樣一來，在設計支架中僅考慮補償器壓緊填料的摩擦力，對固定支架的推力計算中，不再計算由工作介質壓力，而引起的對固定支架的推力。因此固定支架屬減載式支架，可節省大量支架材料，也節省人力和財力。
